Présentation du produit
Casquette Asméest un raccord de fermeture de tuyau soudé bout à bout-utilisé pour sceller l'extrémité du tuyau, empêcher les fuites de fluide et la pénétration de corps étrangers. Le produit est conçu conformément à la norme ASME B16.9 et est couramment utilisé aux extrémités des récipients sous pression ou des pipelines.
Caractéristiques
|
Article |
Détails |
|
Standard |
ASME B16.9 |
|
Type de produit |
Casquettes |
|
Gamme de tailles |
1/2" – 48" (DN15 – DN1200) |
|
Type de connexion |
PC |
|
Traitement de surface |
Nu, peint, huile antirouille-, peinture anti-corrosive, galvanisé à chaud-par immersion |
|
Matériaux en acier au carbone |
A234WPB, WPHY52, WPHY60, WPHY65 |
|
Matériaux en acier inoxydable |
304, 304L, 316, 316L, 321 |
|
Matériaux en acier allié |
A234 WP11, WP22, WP12, WP5, WP9, WP91 |
|
Méthode d'emballage |
Caisses en bois, palettes en bois |
|
Capacité d'approvisionnement |
1000 MT par mois |
ASME B16.9-2024
Dimensions des CAPS
| Taille nominale du tuyau (NPS) | Diamètre extérieur au biseau (mm) | Longueur E |
| 1/2 | 21.3 | 25.0 |
| 3/4 | 26.7 | 25.0 |
| 1 | 33.4 | 38.0 |
| 1-1/4 | 42.2 | 38.0 |
| 1-1/2 | 48.3 | 38.0 |
| 2 | 60.3 | 38.0 |
| 2-1/2 | 73.0 | 38.0 |
| 3 | 88.9 | 51.0 |
| 3-1/2 | 101.6 | 64.0 |
| 4 | 114.3 | 64.0 |
| 5 | 141.3 | 76.0 |
| 6 | 168.3 | 89.0 |
| 8 | 219.1 | 102.0 |
| 10 | 273.1 | 127.0 |
| 12 | 323.9 | 152.0 |
| 14 | 355.6 | 165.0 |
| 16 | 406.4 | 178.0 |
| 18 | 457.2 | 203.0 |
| 20 | 508.0 | 229.0 |
| 22 | 558.8 | 254.0 |
| 24 | 609.6 | 267.0 |
| 26 | 660.4 | 267.0 |
| 28 | 711.2 | 267.0 |
| 30 | 762.0 | 267.0 |
| 32 | 812.8 | 267.0 |
| 34 | 863.6 | 267.0 |
| 36 | 914.4 | 267.0 |
| 38 | 965.2 | 267.0 |
| 40 | 1016.0 | 305.0 |
| 42 | 1066.8 | 305.0 |
| 44 | 1117.6 | 343.0 |
| 46 | 1168.4 | 343.0 |
| 48 | 1219.2 | 343.0 |

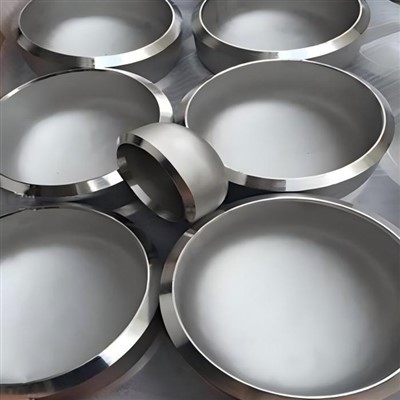

Images du produit
Applications
1.Étanchéité des pipelines de réaction dans les unités de craquage catalytique des raffineries.
2. Mettre fin à la fermeture des canalisations de vapeur à haute-température et haute-pression dans les centrales électriques.
3. Exporter des pipelines de processus conformes aux normes ANSI/ASME.
4.Extrémité fermée temporaire pour les opérations de raclage dans les gazoducs longue distance-.
Avantages du produit
Système standard clair
Les dimensions et tolérances decasquettes asmesont strictement conformes à la norme ASME B16.9, facilitant l'approvisionnement pour les projets d'ingénierie internationaux.
01
Indices de pression complets
Casquettes Asmésont disponibles dans différentes qualités d'épaisseur de paroi correspondant à différentes pressions nominales. Les utilisateurs peuvent sélectionner de manière flexible en fonction de la pression de conception du pipeline.
02
Processus de forgeage dense
Les bouchons ASME à emboîtement-soudés et filetés sont principalement formés par forgeage avec des conduites d'écoulement de métal complètes et sans défauts de coulée internes, adaptés aux conditions de travail à haute-pression.
03
Forte traçabilité des matériaux
Chaque lot de bouchons ASME est conforme aux normes de matériaux ASTM. La composition chimique et les propriétés mécaniques peuvent être retracées via des enregistrements de traitement thermique et des certificats d'essais de matériaux.
04
