Présentation du produit

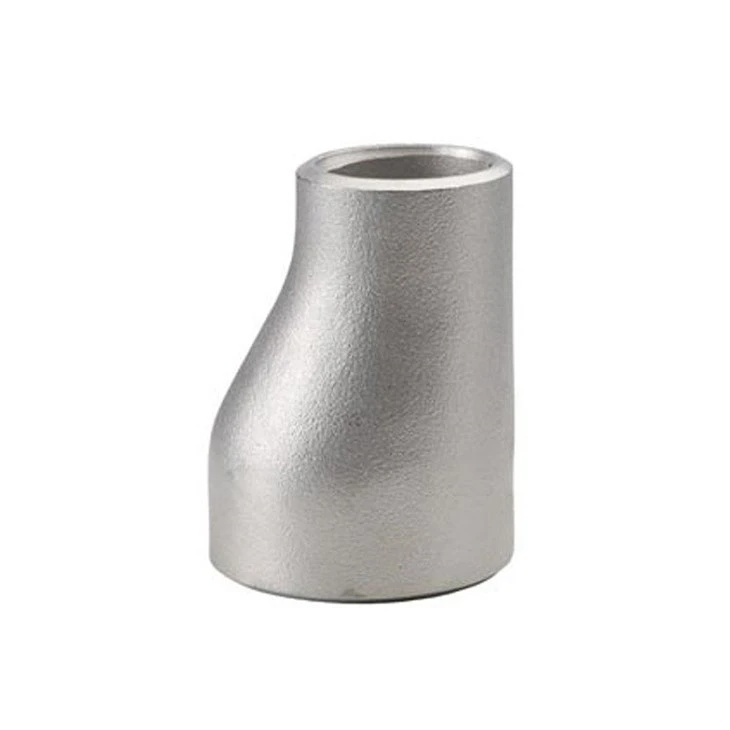

Réducteur de soudure excentriqueest un raccord de tuyauterie utilisé pour connecter deux tuyaux de diamètres différents, doté d'axes décalés qui maintiennent un côté de la paroi du tuyau sur le même plan. Cette conception excentrique permet une installation à fond-plat, empêchant efficacement l'accumulation de fluides aux points bas du pipeline, réduisant ainsi le risque de poches d'air, d'accumulation de sédiments et de corrosion localisée. Les réducteurs excentriques sont généralement reliés par soudage bout à bout et sont largement utilisés dans les systèmes de tuyauterie horizontaux pour le transport de liquides ou de gaz, en particulier dans les applications où un flux continu de fluide doit être maintenu et où le risque de courants de Foucault ou de rétention de fluide doit être minimisé.

Paramètres du produit

Paramètre	Spécification
Normes d'exécution	ASME B16.9, GOST 17378, DIN2616
Gamme de tailles	1/2"–48"(DN15 à DN1200)
Classes d'épaisseur de paroi	SCH10, SCH20, SCH40, SCH80, SCH160, XXS, GOST, DIN
Type de connexion	Soudage bout à bout (BW)
Traitement de surface	Huile antirouille, peinture anti-corrosion, galvanisation à chaud-par immersion
Matériaux en acier au carbone	ct20, A234WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2
Matériaux en acier inoxydable	304, 304L, 316, 316L, 321, 12Х18Н10Т, 08X18H10, 08X17H13M2T
Matériaux en acier allié	A234 WP11, WP22, WP12, WP5, WP9, WP91, WB36, 15XM, 10Cr9Mo1VNbN
Méthode d'emballage	Caisse en bois, palette en bois
Capacité d'approvisionnement	1000 tonnes/mois

ASME B16.9-2024
Dimensions des réducteurs excentriques

product-485-318

Taille nominale du tuyau (NPS)	Diamètre extérieur en biseau (mm)		De la fin-à la-Fin Hmm)	Taille nominale du tuyau (NPS)	Diamètre extérieur en biseau (mm)		De la fin-à la-Fin Hmm)
Taille nominale du tuyau (NPS)	Grande extrémité	Petite extrémité	De la fin-à la-Fin Hmm)	Taille nominale du tuyau (NPS)	Grande extrémité	Petite extrémité	De la fin-à la-Fin Hmm)
3/4x1/2	26.7	21.3	38.1	8x6	219.1	168.3	152.4
3/4x3/8		17.3		8x5		141.3
1x3/4	33.4	26.7	50.8	8x4		114.3
1x1/2		21.3		8x3-1/2		101.6
1-1/4x1	42.2	33.4	50.8	8x3		88.9
1-1/4x3/4		26.7		8x2-1/2		73.0
1-1/4x1/2		21.3		10x8	273.1	29.1	177.8
1-1/2x1-1/4	48.3	42.2	63.5	10x6		168.3
1-1/2x1		33.4		10x5		141.3
1-1/2x3/4		26.7		10x4		114.3
1-1/2x1/2		21.3		12x10	323.9	273.1	203.2
2x1-1/2	60.3	48.3	76.2	12x8		219.1
2x1-1/4		42.2		12x6		168.3
2x1		33.4		12x5		141.3
2x3/4		26.7		14x12	355.6	323.9	330.2
2-1/2x2	73.0	60.3	88.9	14x10		273.1
2-1/2x1-1/2		48.3		14x8		219.1
2-1/2x1-1/4		42.2		14x6		168.3
2-1/2x1		33.4		16x14	406.4	355.6	355.6
3x2-1/2	88.9	73.0	88.9	16x12		323.9
3x2		60.3		16x10		273.1
3x1-1/2		48.3		16x8		219.1
3x1-1/4		42.2		18x16	457.2	406.4	381.0
3-1/2x3	101.6	88.9	101.6	18x14		355.6
3-1/2x2-1/2		73.0		18x12		323.9
3-1/2x2		60.3		18x10		273.1
3-1/2x1-1/2		48.3		18x8		219.1
3-1/2x1-1/4		42.2		20x18	508.0	457.2	508.0
4x3-1/2	114.3	101.6	101.6	20x16		406.4
4x3		88.9		20x14		355.6
4x2-1/2		73.0		20x12		323.9
4x2		60.3		20x10		273.0
4x1-1/2		48.3		22x20	558.8	508.0	508.0
5x4	141.3	114.3	127.0	22x18		457.2
5x3-1/2		101.6		22x16		406.4
5x3		88.9		22x14		355.6
5x2-1/2		73.0		22x12		323.8
5x2		60.3		24x22	609.6	558.8	508.0
6x5	168.3	141.3	139.7	24x20		508.0
6x4		114.3		24x18		457.2
6x3-1/2		101.6		24x16		406.4
6x3		88.9		24x16		355.6
6x2-1/2		73.0		24x16		323.8

Avantages du produit

Conception structurelle optimisée

La structure excentrique empêche efficacement l'accumulation de fluides, réduit les poches d'air et les risques de corrosion, améliorant ainsi l'efficacité opérationnelle du pipeline.

Installation et entretien faciles

Prend en charge l'installation à fond-plat pour faciliter l'élimination des sédiments, réduisant ainsi la fréquence de maintenance de 40 % ; permet une installation murale-pour optimiser l'aménagement de l'espace.

Principales applications

Fabrication d'équipements mécaniques

Réducteur de soudure excentriquesont associé à des équipements tels que des compresseurs, des pompes et des réacteurs pour les connexions de tuyaux d'entrée/sortie, améliorant ainsi la compatibilité du système.

Industrie Pharmaceutique et Alimentaire

Appliqué dans les systèmes de canalisations sanitaires pour la production de produits laitiers, de boissons, de bière et de produits pharmaceutiques, nécessitant des parois intérieures lisses sans coins morts pour empêcher la croissance des résidus et des bactéries.

FAQ

T1. Quelle est la différence entre un réducteur à souder excentrique et un réducteur concentrique ?

A1 : La différence fondamentale entre un réducteur excentrique et un réducteur concentrique réside dans leur conception axiale : un réducteur concentrique a les deux extrémités alignées sur la même ligne médiane, tandis qu'un réducteur excentrique présente un décalage entre les deux extrémités, créant une structure avec un côté plat et l'autre incliné. Cette disparité de conception dicte directement leurs scénarios d'application : les réducteurs concentriques conviennent aux canalisations verticales ou aux situations où le débit du fluide n'est pas affecté par la gravité, avec leur structure symétrique offrant une distribution de fluide relativement uniforme. Les réducteurs excentriques, cependant, sont spécifiquement conçus pour l'installation de pipelines horizontaux, leur valeur principale étant de répondre à deux risques majeurs liés au transport des fluides -, à l'accumulation de gaz et aux dépôts solides.

Q2. Quelle est la performance de résistance à la pression de vos produits ?

A2 : La résistance à la pression du produit dépend principalement de la qualité de l'épaisseur de la paroi et du choix du matériau, et nous adhérons strictement aux normes internationales telles que ASME B16.9 et GOST 17378 en production. La gamme d'épaisseurs de paroi couvre SCH10 à SCH160, XXS, ainsi que les séries standards GOST/DIN, répondant à diverses exigences du système de pipeline, de la basse pression à l'ultra-haute pression. Par exemple, les SCH40S et SCH80S conviennent aux scénarios de pression conventionnels, tandis que les SCH160 et XXS sont spécifiquement conçus pour les conditions à haute-température, haute-pression ou hautement corrosives, garantissant une excellente sécurité et durabilité dans des environnements d'exploitation extrêmes.
